ALTANFASTGØRELSE MED ULTRA HØJSTYRKEBETON

Sådan skaber vi stærke og slanke løsninger

FASTGØRELSEN ER CENTRAL

Hos Hi-Con er vi stolte af at levere altaner i ultra højstyrkebeton (UHPC), der ikke bare skiller sig ud visuelt, men også giver en lang række konstruktionsmæssige fordele. Men bag de elegante, slanke former ligger et vigtigt, og ofte overset, element: fastgørelsen.

For selv den flotteste altan skal hænge sikkert og stabilt i generationer. Derfor spiller fastgørelsen en helt central rolle, når vi udvikler altaner i UHPC til nybyggeri og renoveringsprojekter.

Her dykker vi ned i de vigtigste fastgørelsesprincipper, som vi arbejder med hos Hi-Con, og forklarer, hvorfor fastgørelse ikke er noget, man bare ”klarer til sidst” – men en del af løsningen helt fra start.

HVORFOR ER FASTGØRELSEN SÅ VIGTIG?

Når man arbejder med ultra højstyrkebeton, arbejder man med et materiale, der er både stærkt og holdbart. Det giver os mulighed for at lave elegante altaner med minimale dimensioner, men det stiller også høje krav til, hvordan altanen kobles til bygningen.

Fastgørelsen skal overføre altanens egenvægt og belastninger til bygningens bærende konstruktion, uden at gå på kompromis med æstetikken. Den skal tage højde for både lodrette og vandrette kræfter, og den skal selvfølgelig opfylde alle gældende normer og krav til sikkerhed og holdbarhed.

Derfor tænker vi fastgørelse ind helt fra de tidlige faser i projekterne – i tæt dialog med arkitekter, bygherrer, rådgivere og entreprenører.

Hvad er UHPC?

SÅDAN FASTGØR VI ALTANER I UHPC – TRE GENNEMPRØVEDE LØSNINGER

Vi arbejder med flere forskellige metoder til at fastgøre vores altaner, og den rigtige løsning afhænger altid af det konkrete projekt. Men overordnet set arbejder vi med tre hovedprincipper:

Facadeophængte altaner er en metode, hvor altanen hænges op i trækstænger og konsoller. Ofte fastgøres disse direkte på bagvægselmentet. Denne metode bruges både i nybyggeri og ved renovering, og den gør det muligt at etablere altaner uden søjler og uden indstøbning. Som oftest, vil altaner til renovering kræve yderligere tilpasninger. Dette er vores mest anvendte montagemetode.

Ved brug af facadeophæng kræves det, at der er tilstrækkelig bæreevne i den eksisterende konstruktion. Typisk kræver det adgang til betonelement hvor beslagene kan fastgøres. Her kommer Hi-Cons UHPC-løsninger til deres ret, fordi det slanke design og høje styrke gør det muligt at hænge altanen op med færre, mindre eller mere diskrete beslag. Elementernes lethed, gør det også muligt at producere altaner i storformat.

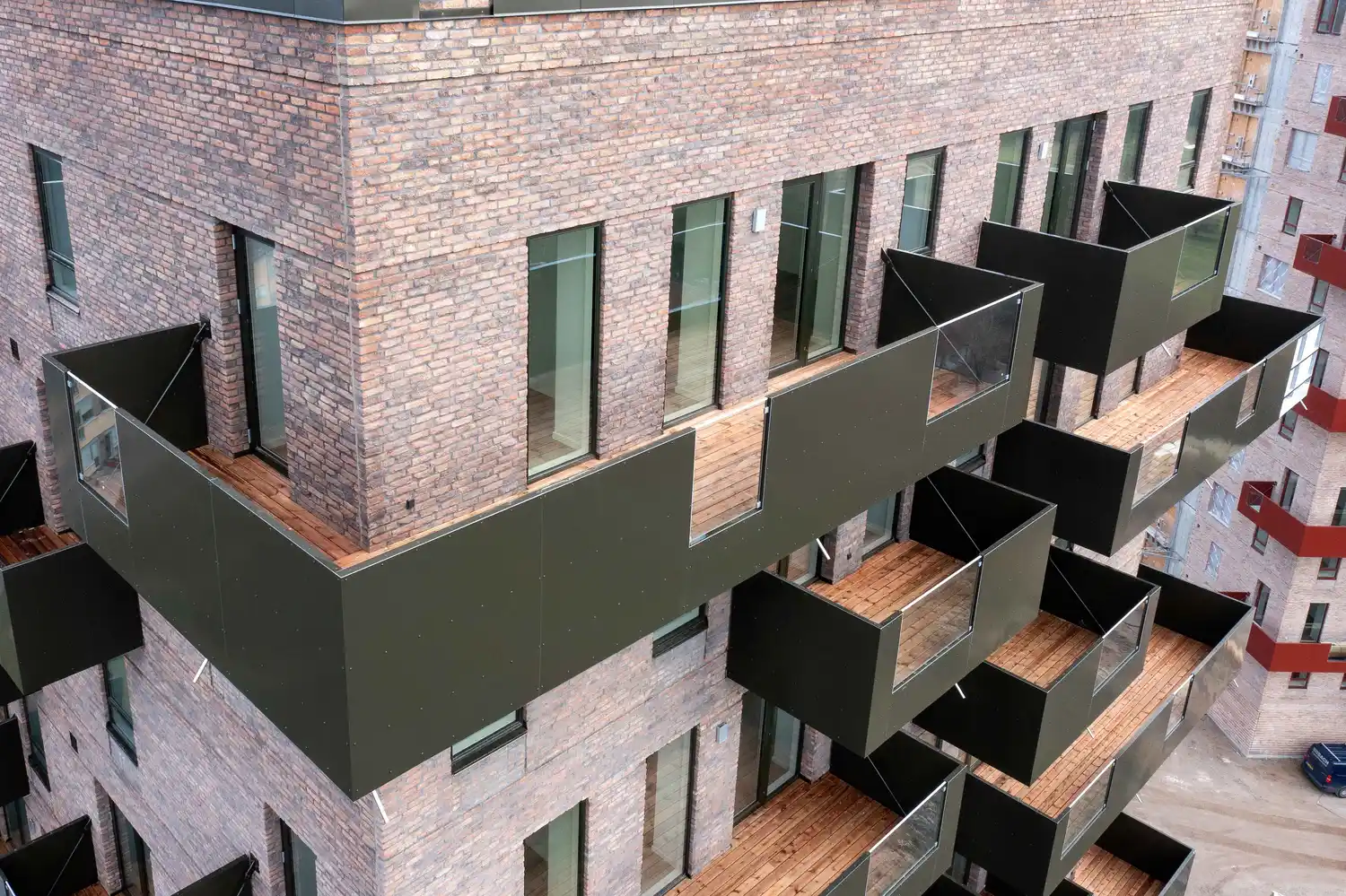

Vores konceptaltaner på Lønneparken-projektet i Aalborg er facadeophængte. Du kan læse mere om projektet her. Lønneparken
Indspændte altaner har ingen synlige fastgørelser, og lader typisk bundpladen knække ned, for så at forsætte ind over betondækket med en ”flig”. Her fastgøres den i dækket med ankre, og sammen med egenvægten fra fligen, holder disse altanen på plads.

Indspændte løsninger er særligt populære ved høje byggerier, hvor man bygger med insitustøbte dæk, eller i områder hvor lokalplanen dikterer ingen synlige fastgørelser – som for eksempel Frederiksberg. De giver et rent og minimalistisk udtryk. Samtidig kan man med UHPC holde altanens tykkelse nede og stadig opnå den nødvendige styrke.

Zuiderduinen er et godt eksempel på et projekt, hvor altanerne er indspændte.
Når indspænding ikke er mulig, fx ved renovering eller i byggerier med særligt store altaner, kan søjlebårne altaner være løsningen. Her bæres altanen af én eller flere søjler, som overfører belastningen til fundamentet eller et underliggende dæk.

Fordelen ved denne metode er fleksibiliteten: Altanen kan placeres mere frit i forhold til bygningens bærende struktur, og søjlerne kan integreres eller designes i stil med bygningens arkitektur. Med vores ultra højstyrkebeton har vi også mulighed for at fremstille meget slanke søjler – helt ned til 120 mm. Søjler dimensioneres til den enkelte anvendelse og kan have brandbæreevner og robusthed efter ønske.

Vi ser også ofte en hybridløsning, hvor søjlen kombineres med lokale forankringer via punktbeslag, som opretholder stabiliteten.

Musikhuskvarteret i Aalborg er et eksempel på et projekt, hvor altanen bæres af søjler, hvilket muliggør altaner i storformat.

SAMSPILLET MELLEM KONSTRUKTION OG ÆSTETIK

Når vi taler om fastgørelse, handler det ikke kun om teknik, det handler også om æstetik. Mange arkitekter kommer til os med et ønske om slanke, svævende altaner, der skaber et let udtryk og samtidig opfylder krav til funktion og bæreevne.

Her er UHPC et ideelt materiale. Den høje tryk- og trækstyrke gør det muligt at designe meget tynde altanplader, ofte helt ned til 50 mm, som stadig kan spændes ud eller bæres med få, slanke søjler.

Det giver et arkitektonisk frihedsrum, hvor fastgørelsen kan indgå som en bevidst del af designet eller gemmes helt væk. For eksempel kan man designe en indspændt altan, hvor overgangen mellem bygning og altan næsten ikke er synlig, eller en facadeophængt løsning, hvor beslagene indgår som et synligt, men diskret arkitektonisk element.

TIDLIG DIALOG ER NØGLEN TIL EN GOD LØSNING

Uanset hvilken fastgørelsesmetode man vælger, gælder én ting altid: Jo tidligere i projektet, vi kommer i dialog, jo bedre bliver løsningen. Fastgørelse handler nemlig ikke kun om selve altanen – det handler også om bygningens konstruktion, facadeopbygning, isolering, og hvordan de enkelte elementer spiller sammen.

Vi oplever ofte, at tidlig inddragelse af Hi-Con i projekter sparer både tid og penge på den lange bane, fordi vi kan hjælpe med at finde den rigtige løsning fra start, undgå dyre tilpasninger og sikre, at både æstetik og funktion spiller sammen.

EKSEMPEL: FASTGØRELSE I PRAKSIS

Et godt eksempel på, hvordan fastgørelse tænkes ind i helheden, er vores arbejde med altaner til renoveringsprojekter i boligbyggeri fra 30’erne og 40’erne. Her er indspænding ofte vejen frem, da det er sådan de oprindelige altaner var designet. Ved at bevare det eksisterende statiske system mindskes ændringen af belastning på den eksisterende konstruktion.

I nogle tilfælde vælges i stedet facadeophængt løsning med specialdesignede beslag, der kan tilpasses den enkelte bygning – og dennes oprindelige system. Samtidig arbejder vi tæt sammen med bygherre og rådgivere for at sikre, at løsningen lever op til både statiske krav og arkitektoniske ønsker.

VIL DU VIDE MERE?

Hos Hi-Con har vi mange års erfaring med fastgørelse af altaner i UHPC, både i store og små projekter, nybyggeri og renovering. Vi arbejder tæt sammen med alle parter i byggeriet og tilbyder teknisk sparring fra de første skitser til det færdige byggeri. Du kan se vores projekter her.

Er du i gang med et projekt, hvor du overvejer altaner i ultra højstyrkebeton, eller er du bare nysgerrig på, hvordan vi kan hjælpe, så kontakt os gerne for en uforpligtende sparring om dine muligheder.
